Ruuvipaalujen koko ja kiinnitystavat
Ruuvipaaluja löytyy monenlaisia. Pienimmät, kuten terasseille tarkoitetut, voivat olla vain metrin pituisia ja 60 mm halkaisijaltaan. Toisessa päässä ovat järeät paalut, joilla perustetaan monikerroksisia rakennuksia tai raskaita rakenteita. Niiden pituus voi yltaä jopa 12 metriin ja halkaisija ylittää 400 mm.

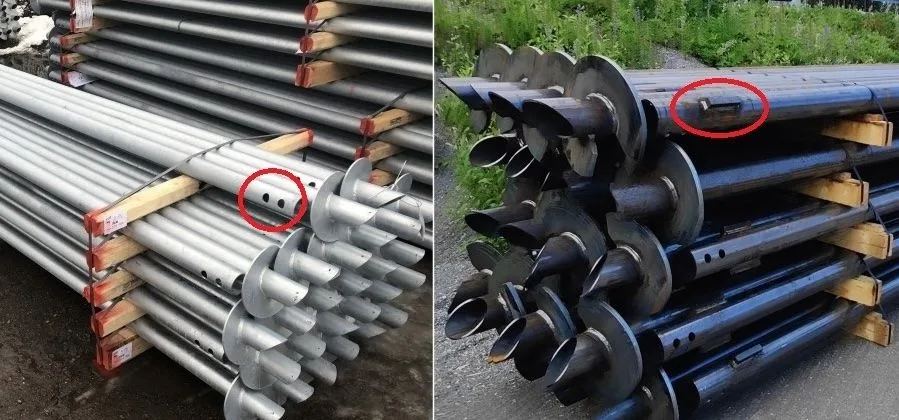

Asennuksessa käytetään kahta pääasiallista kiinnitystapaa: tappikiinnitystä ja vääntöpaloja. Valinta riippuu paalukoosta, kalustosta ja työmaaolosuhteista. Ulkopuolisen silmään ero voi vaikuttaa pieneltä, mutta kokeneet asentajat ja projektipäälliköt tietävät, että oikea tapa vaikuttaa merkittävästi asennusnopeuteen, työn sujuvuuteen ja kokonaiskustannuksiin. Suuressa kohteessa ero korostuu: esimerkiksi tuhannen paalun projektissa viiden minuutin säästö paalua kohden tarkoittaa kolmihenkiseltä tiimiltä noin 250 työtuntia vähemmän.
Kustannukset ja asennuksen tehokkuus
Vääntöpaloilla varustetut paalut ovat yksikköhinnallaan hieman tappikiinnitteisiä kalliimpia. Kokonaiskustannuksissa ne kuitenkin voittavat usein selvästi, sillä asennus on nopeampaa ja manuaalista työtä tarvitaan vähemmän. Tämä etu kasvaa etenkin pitkin ja raskaiden paalujen asennuksissa, kuten erilaisissa infra- ja teollisuuskohteissa.
Tappikiinnitys

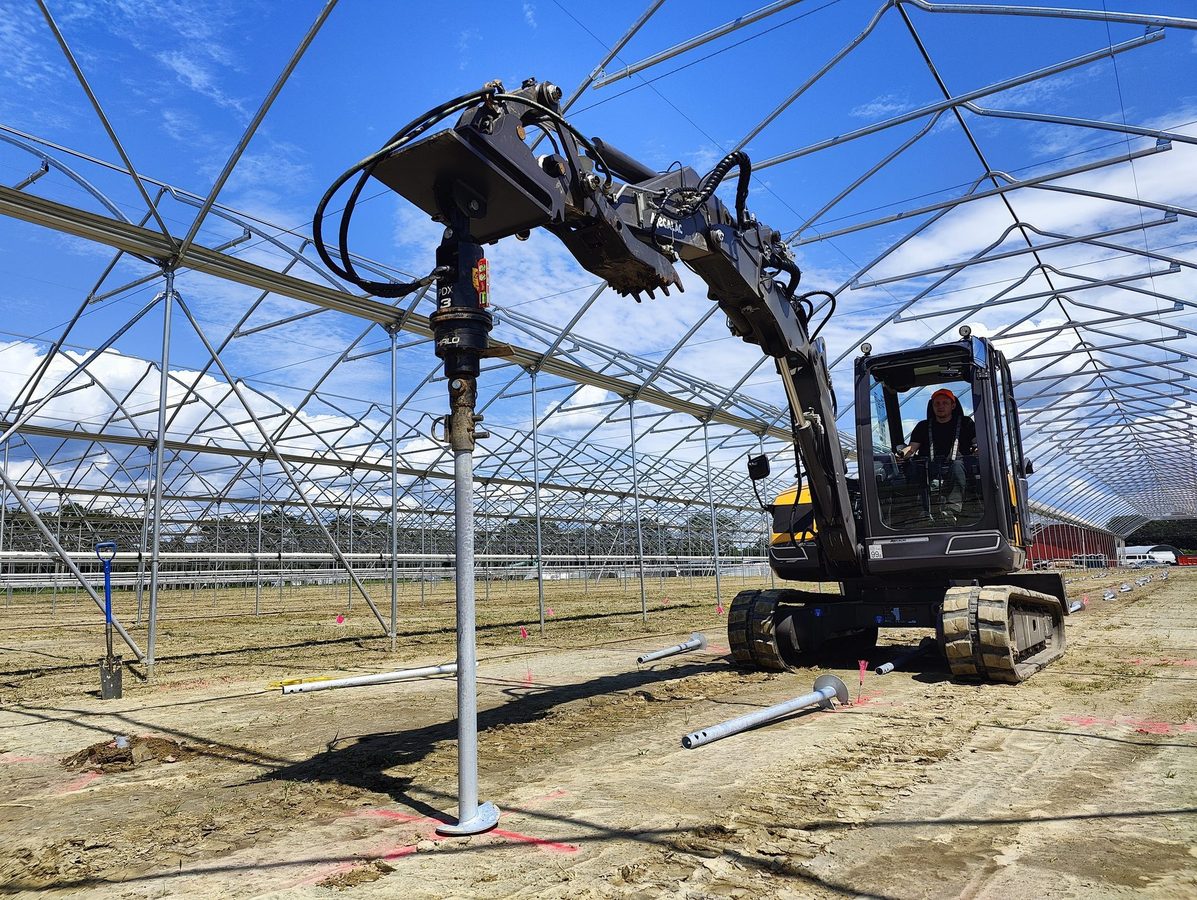

Tappireikäpaalun kiinnitys koneeseen vaatii yleensä adapterin sovittamista käsin tai kuljettajan ohjausta adapterin paaluputken sisään. Helpointa se on vaakatasossa, kun hyödynnetään poran takatukea, kallistuvaa liitintä tai kauhanpyörittäjää. Kauhanpyörittäjä mahdollistaa poran kääntämisen vapaasti kaivinkoneen asennosta riippumatta, mikä helpottaa paalun kiinnitystä poraan. Kun adapteri on paikallaan, paalu lukitaan läpitapilla ja asennus voi alkaa.
Tappikiinnitys on käytännöllinen ja tehokas erityisesti kevyiden ja lyhyiden paalujen kanssa, joita on helppo käsitellä käsin ja joissa nostotyötä ei tarvita paljon.
Vääntöpalakiinnitys

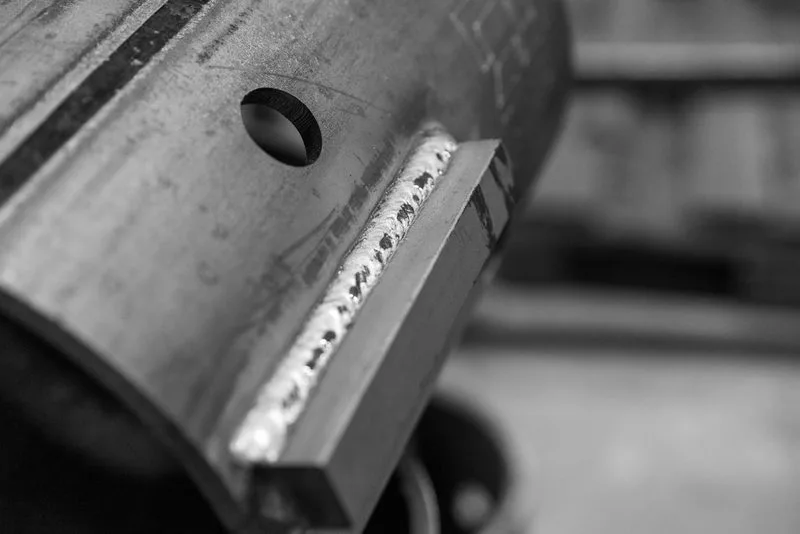

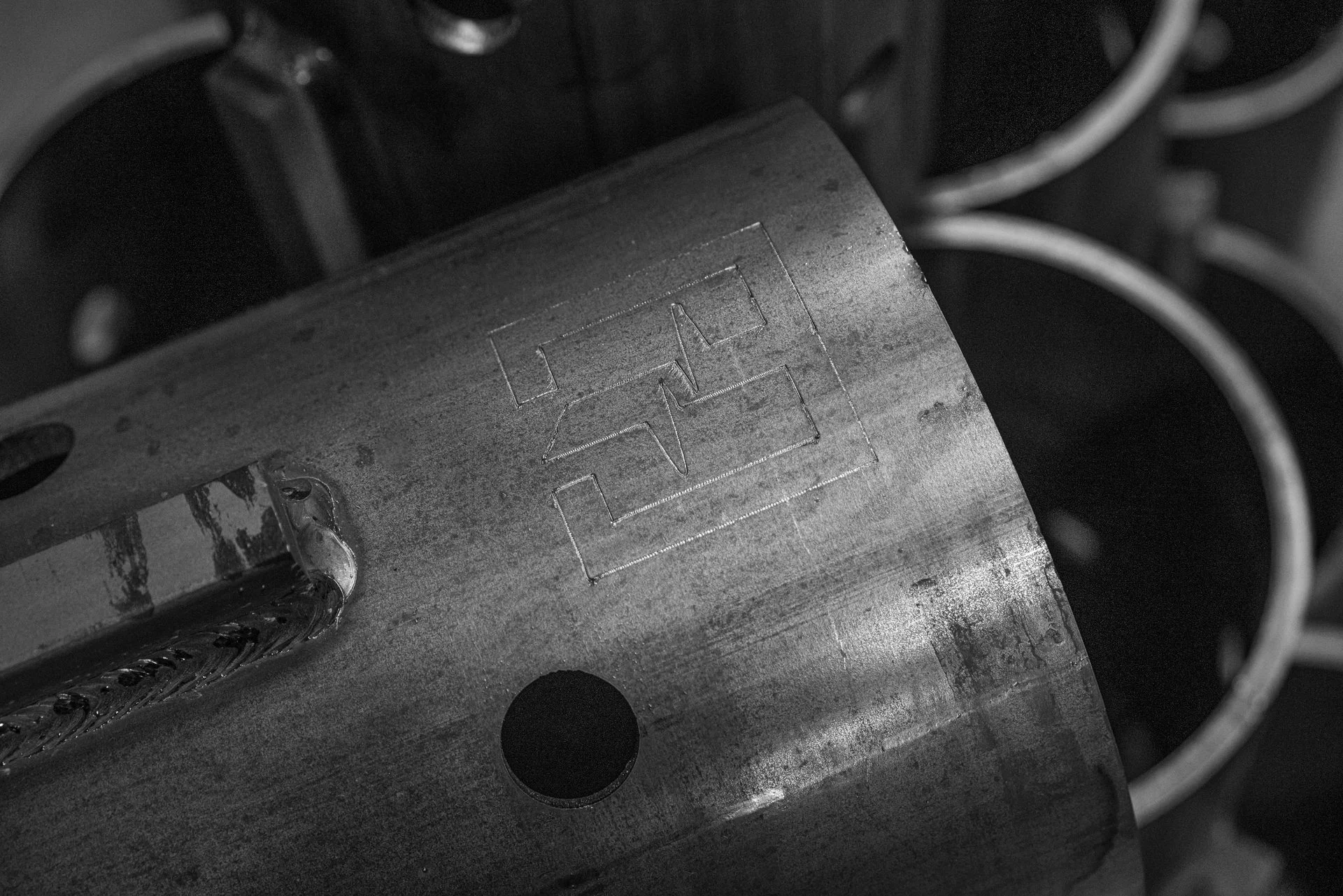

Vääntöpaloilla varustetuissa paaluissa putken kylkeen on hitsattu kaksi tai useampi neliötangosta tehty uloke. Niiden avulla paalu kiinnitetään haarukkamaiseen adapteriin ilman tappien käsittelyä.

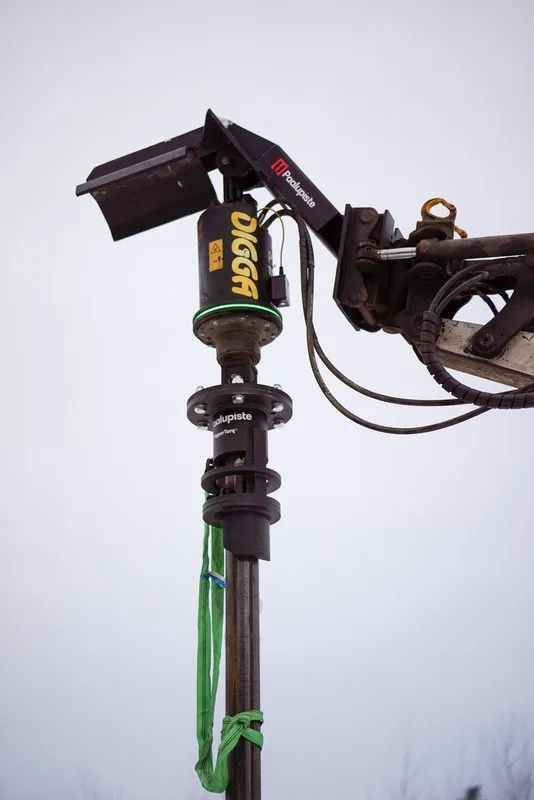

Asennus eroaa selvästi tappikiinnityksestä. Adapterissa on nostokoukku, johon kiinnitetään nostoliina tai vaijeri. Kuljettaja tuo adapterin paalun yläpään lähelle, ja asentaja kiinnittää nostoliinan tai vaijerin paaluun. Paalun suunta koneeseen nähden ei ole kriittinen, sillä tässä vaiheessa tarkoitus on vain nostaa paalu pystyasentoon. Tämä vähentää käsin tehtävää nostotyötä ja nopeuttaa kiinnittämiseen kuluvaa aikaa huomattavasti.
Nostoliinan pituus säädetään niin, että adapterin ohjausakseli osuu mahdollisimman lähelle paalun yläpäätä pystyasennossa. Kun paalu on pystyssä, työntekijä pitää sitä hetken paikallaan, ja kuljettaja laskee adapterin keskiakselin kärjen paaluputken sisään. Adapteria käännetään neljänneskierros, jolloin vääntöpalat lukittuvat. Kiinnitys onnistuu usean metrin korkeudessa ilman tikkaita tai nostimia. Sen jälkeen paalu voidaan siirtää kaivinkoneella nostamalla tarkkaan asennuspaikkaan ja poraus aloittaa. Irrotus tapahtuu vastaavasti kiertämällä adapteria neljänneskierros vastapäivään ja nostamalla adapteri ylös – usein tämäkin vaihe on vääntöpaloilla nopeampi kuin tapeilla.
Vääntöpalojen ansiosta pitkiä paaluja voidaan asentaa hallitusti yhtenä kappaleena ilman jatkoksia. Käytännössä esimerkiksi kuusimetriset paalut on helppo asentaa yhtäjaksoisena kappaleena, mikäli kaivinkoneessa on riittävä ulottuma. Pienemmälläkin kaivinkoneella saadaan hyvä korkeusulottuma jatkopuomin avulla. Jatkopuomi on erinomainen apuväline, sillä se vähentää tehokkaasti tarvittavien jatkoskappaleiden määrää, ja sen kustannus kuolettuu nopeasti vähempinä jatkokappaleina. HyperTorq+-merkkisiä jatkopuomeja on saatavana Paalupiste Oy:ltä. Vähemmät jatkokset säästävät liitososien kustannuksissa ja työajassa. Suurissa infrakohteissa tällä on selvä vaikutus sekä asennuksen etenemiseen että projektin kannattavuuteen.
Turvallisuusnäkökohdat
Raskaiden paalujen nosto vaatii aina huolellisuutta. Nostoliinojen kunto ja kiinnitys on tarkistettava säännöllisesti. Usein käytetään varmuuden vuoksi kahta liinaa tai lisävaijeria. Kaikkien työntekijöiden on oltava tehtävään perehdytettejä, ja asianmukaiset henkilönsuojaimet ovat välttämättömiä.
Yhteenveto
Kevyiden ja helposti käsiteltävien paalujen kanssa tappikiinnitys on usein riittävä ja nopea. Pitkien ja raskaiden paalujen massiivisissa asennuksissa vääntöpalat tuovat kuitenkin selvää etua: vähemmän käsityötä, nopeampi asennus ja mahdollisuus asentaa pitkiä paaluja ilman jatkoksia.
Vaikka kyseessä on pieni yksityiskohta, oikea kiinnitystapa vaikuttaa suoraan asennusnopeuteen, työvoimakustannuksiin, työergonomiaan ja aikatauluun. Kannattaa keskustella näistä yksityiskohdista jo etukäteen ruuvipaalutoimittajan kanssa. Hyvä toimittaja tuntee arjen asennustyön ja osaa neuvoa käytännön ratkaisuissa, jotka eivät aina näy piirustuksissa, mutta näkyvät työn sujuvuudessa ja kokonaiskuluissa.
